Dypdyrk støpeteknologi! Omfattende analyse av støpeprosessen for termoplastisk komposittmateriale
Apr 27, 2026
Med oppgraderingen av den nye materialindustrien mot høy-, grønn og stor-skala, erstatter termoplastiske kompositter, med fordeler som resirkulerbarhet, høy seighet, høy støpeeffektivitet og utmerkede mekaniske egenskaper, gradvis varmeherdende kompositter og tradisjonelle metallmaterialer, og blir kjernematerialet i utvalget av materialer i felt, nye romfart,{2} utstyr. Og kompresjonsstøpeteknologien, som kjerneprosessen for masseproduksjon av termoplastiske kompositter, med sin høye produksjonseffektivitet, presise produktdimensjoner, gode konsistens og kontrollerbare kostnader, har blitt nøkkelbroen som forbinder termoplastiske kompositter og sluttprodukter. I motsetning til kompresjonsstøping av termoherdende kompositter, krever ikke kompresjonsstøping av termoplastiske kompositter en lang herdeprosess, noe som muliggjør rask støping og resirkulering, noe som er mer i tråd med behovene til stor-produksjon.
Kjerneprinsipp: Den underliggende logikken til kompresjonsstøping av termoplastiske kompositter
Kompresjonsstøping av termoplastiske kompositter er i hovedsak en lukket-sløyfeprosess med "termisk smelting - trykkstøping - avkjøling og herding". Kjernen ligger i å utnytte den termoplastiske naturen til termoplastiske harpikser (reversibel oppvarmingssmelting og avkjølende størkning), hvor termoplastiske komposittmaterialeemner (som SMC/BMC-støpemasser, fiber-forsterkede termoplastiske prepregs, etc.) plasseres i en form som er forvarmet til en innstilt temperatur, og et visst trykk påføres for å smelte emnet, ca, flow og fylle emnet, ca. Deretter blir den avkjølt og satt, og formen fjernes for å oppnå ønsket produkt. Hele prosessen krever ikke en lang herdereaksjon, har en kort støpesyklus, kan produseres kontinuerlig, og produktene kan resirkuleres og reprosesseres, noe som gjør den til en av de beste prosessene for stor-masseproduksjon av termoplastiske kompositter.
Sammenlignet med kompresjonsstøping av termoherdende kompositter, har kompresjonsstøping av termoplastiske kompositter tre kjerneforskjeller:
For det første er støpemekanismen annerledes. Termoplast er avhengig av de fysiske endringene ved harpikssmelting og avkjøling, mens termoherdende kompositter er avhengige av de kjemiske endringene av harpiks-tverrbindingsreaksjoner.
For det andre er støpesyklusen annerledes. Støpesyklusen for termoplastisk kompresjonsstøping er vanligvis 2-10 minutter per stykke, mye kortere enn for termoherdende kompresjonsstøping, som er 30 minutter til 2 timer per stykke.
For det tredje er resirkulerbarheten annerledes. Termoplastprodukter kan varmes opp og smeltes for resirkulering og gjenbruk, mens herdeplastprodukter ikke kan resirkuleres.
I tillegg kan emnene for termoplastisk komposittpressstøping ha forskjellige former som prepregs og støpemasser, tilpasse seg ytelseskravene til forskjellige produkter og tilby større fleksibilitet.
Fra kjerneprosessperspektivet består kompresjonsstøping av termoplastiske kompositter hovedsakelig av fire trinn, hver tett forbundet, og hvert trinn påvirker direkte de mekaniske egenskapene og dimensjonsnøyaktigheten til produktet, og er også en kjernekontrollkobling i industripraksis:
Trinn 1: Blankforberedelse: Kjernen er å tilpasse seg produktkravene og velge riktig emnetype og spesifikasjon. Emnene for termoplastisk komposittpressstøping inkluderer hovedsakelig arkstøpemasser (SMC), bulkstøpemasser (BMC) og prepregs av kontinuerlig fiber - SMC/BMC er egnet for stor-skala, mellom og liten-produktproduksjon og har lavere kostnader; kontinuerlige fiberprepregs (som karbonfiberforsterket PP, PA prepregs) er egnet for high-produkter og har bedre mekaniske egenskaper. Samtidig må størrelsen på emnet kuttes i henhold til produktstørrelsen og ytelseskravene, og jevnheten til emnets tykkelse må kontrolleres for å unngå støpefeil forårsaket av ujevne emner. I tillegg må noen emner forvarmes på forhånd for å forbedre smelteflytbarheten og sikre jevn fylling av formhulen.
Trinn 2: Forvarming og installasjon av støpeform: Muggtemperatur er en av kjerneparametrene for støping og må kontrolleres nøyaktig i henhold til harpikstypen. Ulike termoplastiske harpikser har forskjellige smeltetemperaturer, og formens forvarmingstemperatur må kontrolleres over harpikssmeltetemperaturen og under nedbrytningstemperaturen. For eksempel er formtemperaturen for PP-harpiks kontrollert til 160-180 grader, og for PPS-harpiks kontrolleres den til 280-320 grader. Formen må installeres på pressen på forhånd for å sikre presis lukking av formen, og et formslippmiddel må påføres formoverflaten for å forhindre at produktet fester seg etter avkjøling og sikre jevn avforming, og beskytter produktets utseendekvalitet. Trinn 3, kompresjonsstøping: Dette er kjerneprosessen i hele prosedyren, med fokus på å kontrollere tre nøkkelparametere: trykk, temperatur og tid. Den forberedte preformen plasseres i en forvarmet form, og pressen aktiveres for å lukke formen. Et innstilt trykk (typisk 10-50 MPa) påføres, mens formtemperaturen opprettholdes. Under trykket smelter preformen og flyter for å fylle hele formhulen, og driver ut luft inne i hulrommet for å sikre en tett struktur av produktet. Kompresjonsstøpetiden bør justeres basert på tykkelsen på produktet og typen harpiks, vanligvis fra 2 til 10 minutter, for å sikre at preformen er fullstendig smeltet og flyter jevnt, og unngår defekter som materialmangel og bobler.
Kjerneprosesspunkter: Tre nøkkelparametere bestemmer produktytelse og kvalitet
Selv om formpressing av termoplastiske kompositter kan virke enkelt, krever det faktisk ekstremt presis kontroll av prosessparametere. Blant dem er formtemperatur, kompresjonstrykk og kompresjonstid de tre kjernekontrollparametrene, kjent i industrien som de "tre elementene" i kompresjonsstøping. Selv det minste avvik kan føre til defekter som materialmangel, bobler, vridninger og delaminering i produktet, noe som påvirker ytelsen og levetiden. Ved å kombinere praktisk erfaring fra industrien og de nyeste teknologiske prestasjonene, bryter vi ned de tre kjerneprosesspunktene, og balanserer profesjonalitet og praktisk:
Punkt 1: Muggtemperatur - Nøyaktig kontroll for smelte- og formingseffekter. Formtemperaturen påvirker direkte smeltegraden av termoplastisk harpiks og kjøle- og formingseffekten, som er en kjerneparameter som påvirker produktets ytelse. Hvis temperaturen er for høy, kan det forårsake harpiksnedbrytning, gulfarging av produktoverflaten og overdreven dimensjonsavvik; hvis den er for lav, vil ikke harpiksen smelte helt, med dårlig flyt, ikke i stand til å fylle formhulen og utsatt for defekter som materialmangel og delaminering. I praksis bør formtemperaturen innstilles nøyaktig basert på typen harpiks og tykkelsen på produktet. I mellomtiden bør sonetemperaturkontrollteknologien tas i bruk for å redusere temperaturforskjellen mellom innsiden og utsiden av formhulen, eliminere ujevn herding og forhindre gjenværende belastning i produktet, og unngå vridning og sprekker. For eksempel, når du støper tynne-veggede produkter, kan formtemperaturen økes passende for å forbedre harpiksflyten; ved støping av tykke-veggede produkter kan temperaturen reduseres passende for å unngå deformasjon på grunn av utforming før den indre delen er fullstendig avkjølt og herdet.
Punkt 2: Kompresjonstrykk - Rimelig kontroll for tett struktur og nøyaktige dimensjoner. Kjernefunksjonen til kompresjonstrykk er å få preformen til å feste seg tett til formhulen, drive ut luft og fremme harpikssmelting og flyt, noe som sikrer en tett struktur og nøyaktige dimensjoner av produktet. Hvis trykket er for lavt, kan ikke preformen fylle formhulen helt, noe som lett resulterer i materialmangel, bobler og løs struktur; hvis det er for høyt, vil det øke utstyrets energiforbruk, skade formen og kan forårsake restspenning i produktet, noe som påvirker dets mekaniske egenskaper. I praksis bør kompresjonstrykket justeres basert på type preform, produktstruktur og dimensjoner, typisk fra 10 til 50 MPa - høyere trykk kreves for kompresjonsstøpematerialer med stort kompresjonsforhold og harpikser med høy smelteviskositet; for enkle-formede, tynne-produkter kan trykket reduseres passende. I tillegg bør gradienttrykkteknologi brukes for å gradvis øke trykket, og unngå plutselige trykkøkninger som kan forårsake sprut eller muggskader.
Punkt 3: Komprimeringstid - Vitenskapelig innstilling for å balansere effektivitet og ytelse. Kompresjonstid refererer til perioden fra formen er helt lukket til preformen smelter, flyter og avkjøles og stivner i formen, noe som direkte påvirker herdegraden og produksjonseffektiviteten til produktet. Hvis tiden er for kort, vil ikke harpiksen smelte helt, og kjølingen og innstillingen vil være utilstrekkelig, noe som fører til vridning, deformasjon og dårlige mekaniske egenskaper til produktet; hvis det er for langt, vil det forlenge produksjonssyklusen, øke energiforbruket og kan føre til at produktet over-herder, noe som resulterer i defekter som mørkere og bobler på overflaten. I praksis bør kompresjonstiden settes omfattende basert på formtemperatur, produkttykkelse og harpikstype, typisk fra 2 til 10 minutter - jo høyere formtemperatur og jo tynnere produktet er, jo kortere blir kompresjonstiden; jo høyere harpikssmelteviskositeten er og jo tykkere produktet er, desto lengre blir kompresjonstiden. Dessuten kan passende forlengelse av kompresjonstiden øke krystalliniteten og de mekaniske egenskapene til produktet, men overdreven utvidelse bør unngås for å forhindre økte kostnader. I tillegg til de tre kjerneparametrene, vil kvaliteten på emnet, presisjonen til formen og valg av slippmiddel også påvirke støpeeffekten. Emnet må sikre jevn tykkelse, ingen urenheter og jevn fiberfordeling for å unngå produktfeil forårsaket av emneproblemer; formen må behandles med høy{12}}presisjonsteknologi for å sikre nøyaktige hulromsdimensjoner og en jevn overflate, noe som reduserer dimensjonsavvik og utseendefeil på produktet; slippmiddelet bør velges for å være kompatibelt med den termoplastiske harpiksen, påført jevnt, for å unngå å skade produktoverflaten under avformingen, og ikke påvirke den etterfølgende behandlingen av produktet.
Fler-applikasjonsanalyse: Fra sivilt til avansert-og låser opp verdien av alle scenarier
Termoplastisk komposittmateriale kompresjonsstøpingsteknologi, med fordelene med høy effektivitet, resirkulerbarhet, presise dimensjoner og kontrollerbare kostnader, har blitt mye brukt på flere felt som romfart, nye energikjøretøyer, jernbanetransport, avansert utstyr og sivile produkter. Applikasjonsfokus, produkttyper og ytelseskrav varierer på tvers av ulike felt. Gjennom praktiske casestudier analyserer denne artikkelen omfattende bruksverdien:

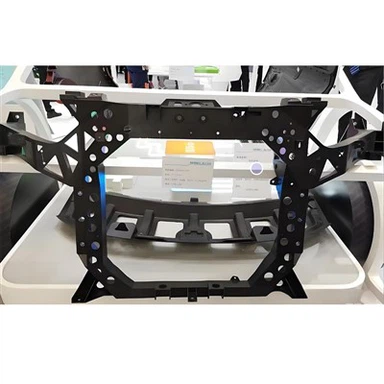

Applikasjonsscenario 1: Nytt energikjøretøyfelt - Lett, høy seighet, tilrettelegging for energisparing og utslippsreduksjon. Etterspørselen etter lettvekt, høy seighet og resirkulerbarhet i nye energikjøretøyer er stadig mer presserende. Termoplastiske komposittmateriale kompresjonsstøpte produkter, med fordelene av lav vekt, høy styrke, god slagfasthet og resirkulerbarhet, har blitt kjernevalget for lettvektsoppgraderinger for biler. De brukes hovedsakelig i produkter som bilstøtfangere, motordeksler, innerpaneler til dører, batterihus og chassiskomponenter.
Applikasjonsscenario to: Aerospace Field - Høy ytelse, høy presisjon, tilpasning til tøffe forhold. Luftfartsfeltet har ekstremt høye krav til komposittmaterialers mekaniske egenskaper, dimensjonsnøyaktighet og temperaturmotstand. Gjennom prosessoptimalisering kan termoplastisk komposittmateriale kompresjonsstøpingsteknologi oppnå stor-produksjon av høy-produkter. Den brukes hovedsakelig i produkter som ubemannede rotorblader til luftfartøyer, dørkomponenter til fly, satellittbraketter og tilbehør til luftfartsmotorer.
Applikasjonsscenario tre: Rail Transit Field - Slitasjemotstand, Anti-aldring, Forbedring av driftssikkerhet. Jernbaneutstyr må tåle komplekse belastninger, vibrasjoner og miljøerosjon i lange perioder, og krever materialer med høy slitestyrke, anti-aldring og slagfasthet. Termoplastiske komposittmateriale kompresjonsstøpte produkter kan perfekt oppfylle disse kravene og brukes hovedsakelig i produkter som interiørpaneler, seterammer, rekkverk og lydisolasjonsplater på jernbanetransportvogner.
Applikasjonsscenario fire: Sivilt og høy-utstyrsfelt - Lavpris, masseproduksjon, tilpasning til ulike krav. På det sivile området er termoplastiske komposittmateriale kompresjonsstøpte produkter mye brukt i produkter som apparathus, baderomsarmaturer og treningsutstyr, og erstatter tradisjonelle plast- og metallprodukter på grunn av deres lave kostnader, høye støpeeffektivitet og estetiske utseende. På det avanserte utstyrsfeltet brukes de i produkter som robothus, tilbehør til medisinsk utstyr og presisjonsinstrumenthus, og oppfyller brukskravene til høy-utstyr med sin høye presisjon og høye seighet.
Oppsummert, termoplastisk komposittmateriale kompresjonsstøpingsteknologi er kjernestøtten for stor-anvendelse av termoplastiske kompositter og en viktig teknologi for å fremme oppgradering av-av høykvalitetsproduksjon. Fra tekniske prinsipper til prosessnøkkelpunkter, fra multi-feltapplikasjoner til banebrytende-banebrytelser, denne teknologien, med sine fordeler høy effektivitet, resirkulerbarhet og presis kontrollerbarhet, erstatter gradvis tradisjonelle støpeprosesser og låser opp flere applikasjonsverdier. Med den kontinuerlige gjentakelsen av kjerneteknologier og akselerasjonen av innenlandsk substitusjon, vil Kinas kompresjonsstøpingsteknologi for termoplastiske komposittmaterialer gradvis skifte fra "å ta igjen og løpe parallelt" til å "løpe parallelt og ledende", og styrke felter som romfart, nye energikjøretøyer og jernbanetransport, og injisere sterkt momentum i den høye-kvalitetsutviklingen av materialer i Kina.
